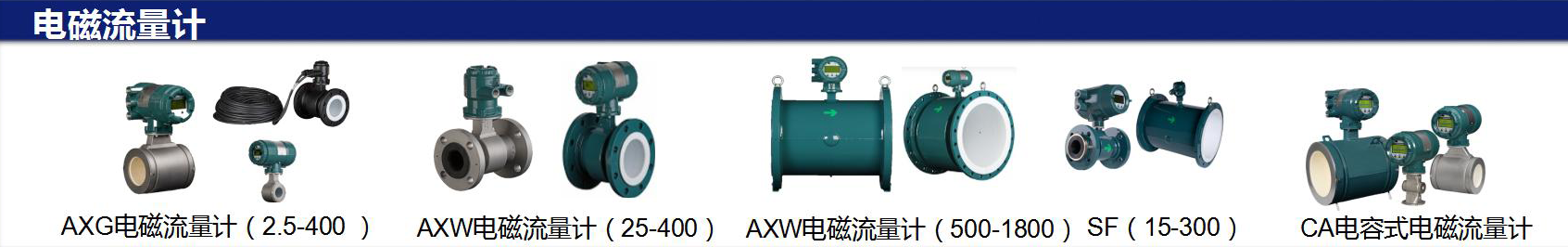

電磁流量計
橫河電機在電磁流量計方面的經驗已經有數十年了。我們的電磁流量計為大多數地區的工業用途提供了靈活的配置。
- 概述
- 產品介紹
- 產品規格
詳情介紹

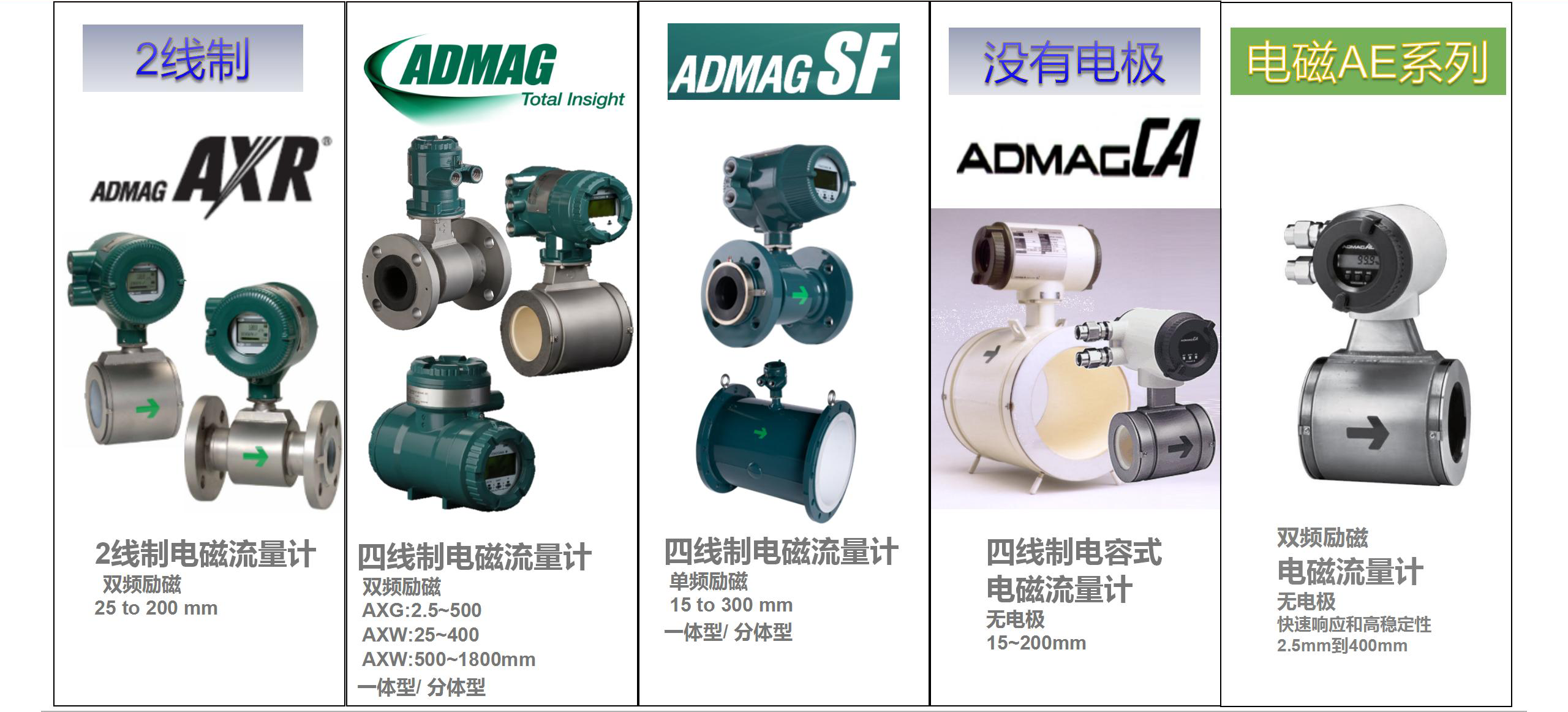

產品介紹

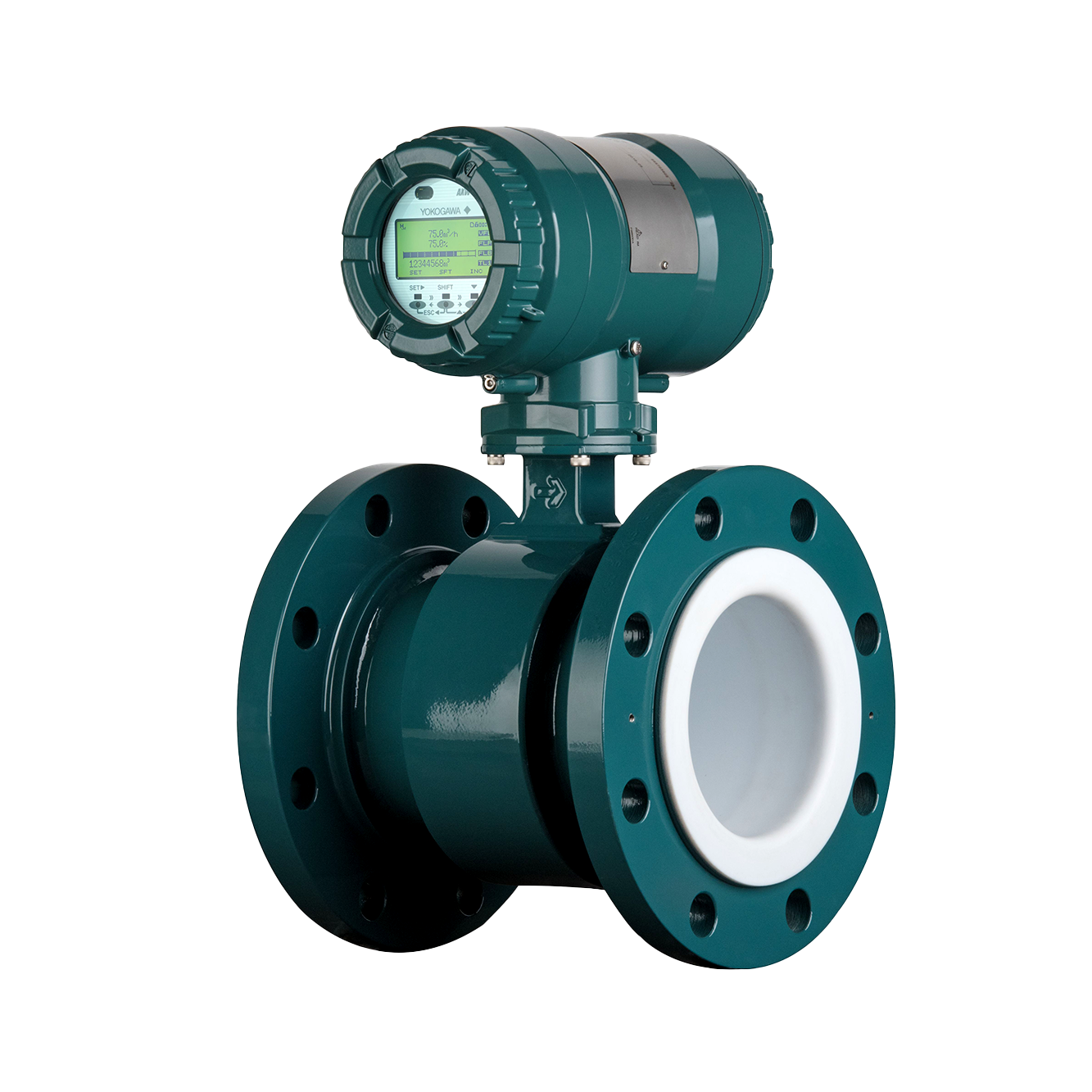

ADMAG SF 電磁流量計
ADMAG SF是一款使用方便的標準型電磁流量計，有助于用戶提高生產力，增加效益。
ADMAG SF基于ADMAG系列多年的經驗和成功業績研發而成，沿用了ADMAG系列可靠的電極結構和襯里。
ADMAG SF具有出色的可靠性以及操作和維護的便捷性等優勢。
通過合理選擇包含ADMAG TI系列在內的各款產品，提高整理競爭力。
特點
基于ADMAG系列的成熟技術，相似的設計，可靠的傳感器結構、穩定的測量傳感器和內襯（PFA和PTFE）的結構，確保產品的可靠性；
基于上述可靠的技術，實現穩定的流量測量；
變送器或接線盒可以任意旋轉，以改變現場的電氣連接方向；
友好的中文操作界面、多功能的顯示屏，并提供顯示屏背光閃爍功能；
簡易安裝向?qū)В?/div>
操作權限級別設置，確保運行；
通訊協議：HART，BRAIN
主要目標市場和應用
石油天然氣、石化、化工、電力、制漿造紙、鋼鐵、給排水、冶金、水泥等行業。

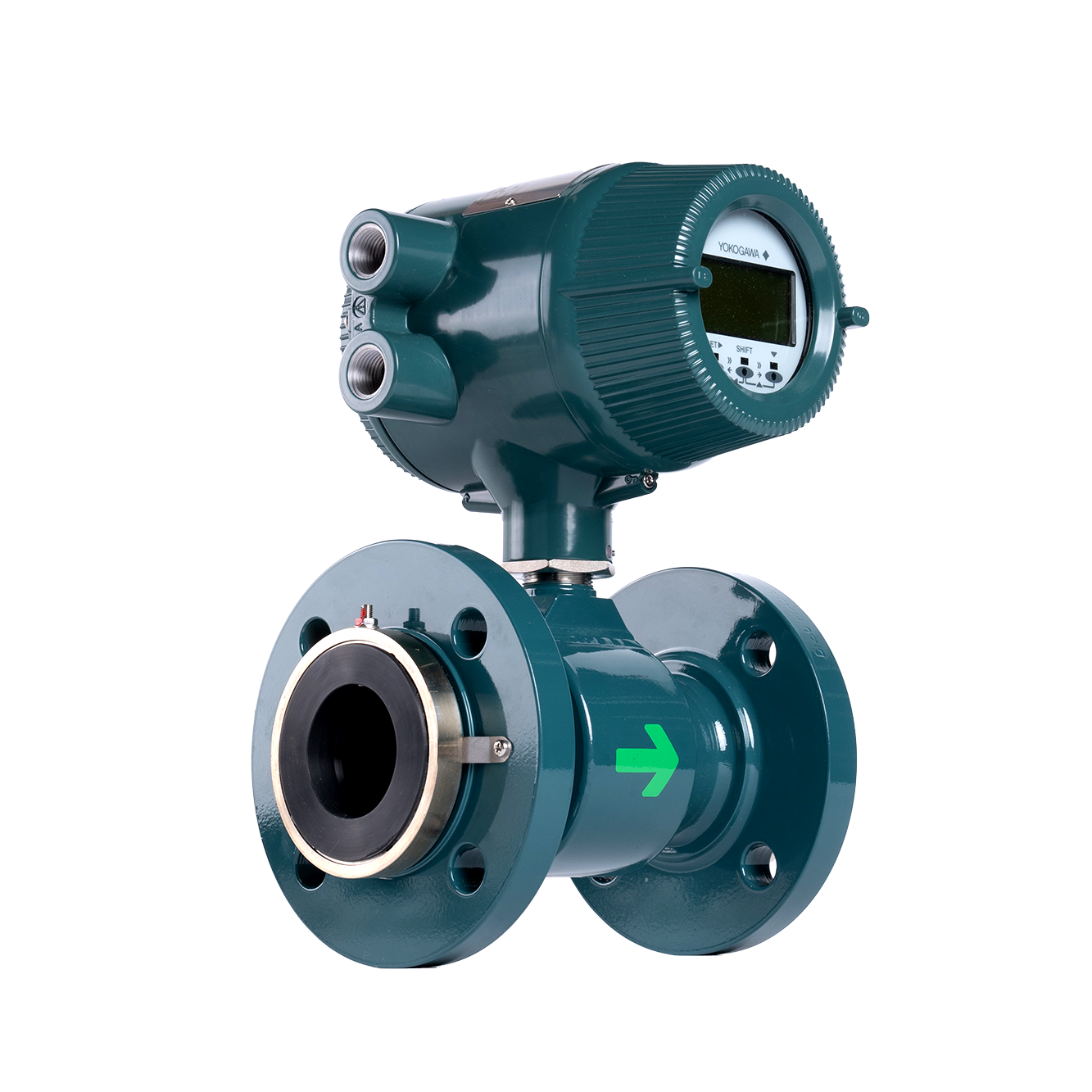

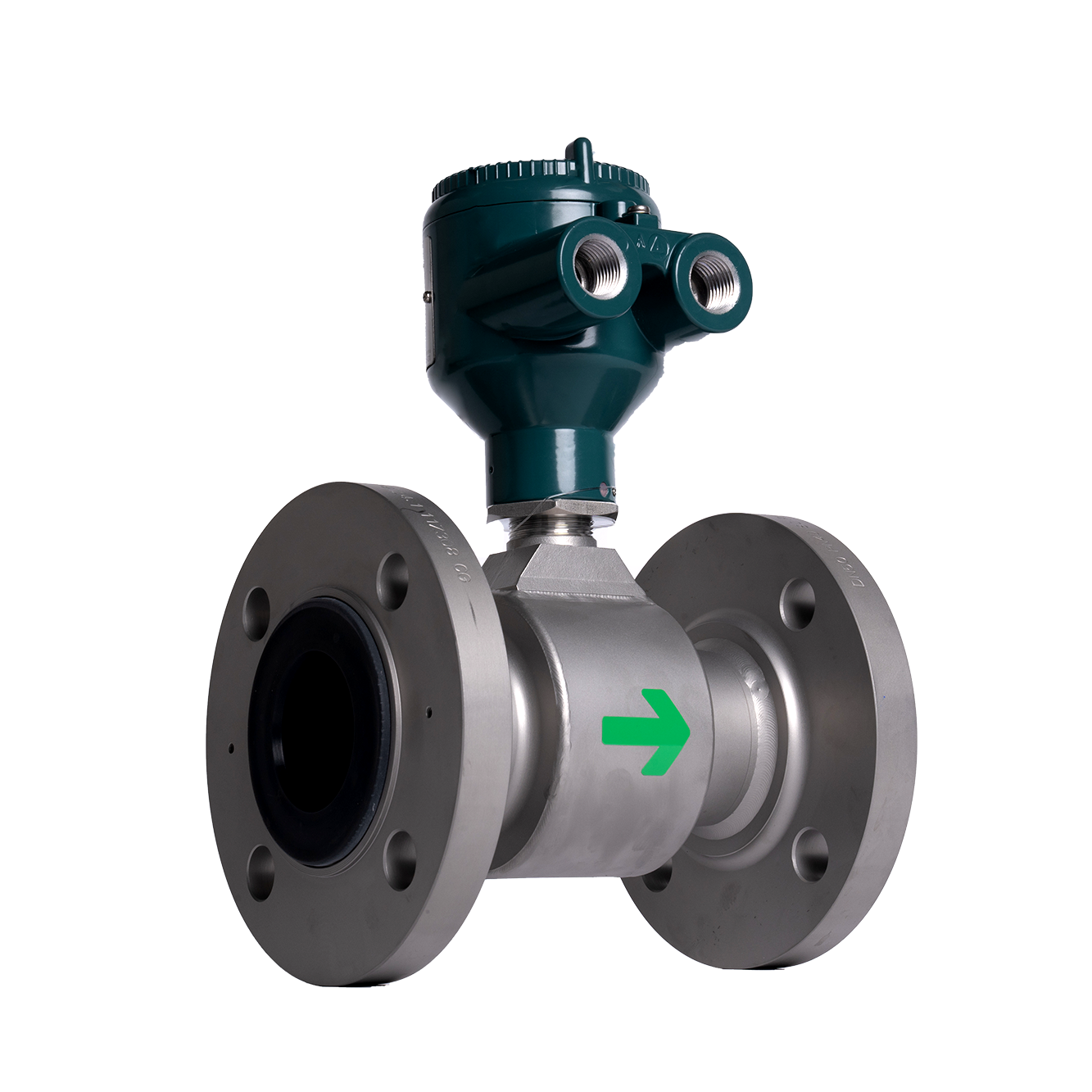

ADMAG AXG 電磁流量計
ADMAG Total Insight(TI)系列ADMAG AXG采用“Total Insight”理念，服務于整個產品生命周期。
ADMAG Total Insight系列AXG電磁流量計是高質量、高可靠性的產品，是基于多年經驗和成果研發而成的，例如通過橫河專有的雙頻勵磁方法增強應用性。
ADMAG TI系列ADMAG AXG可用于工業生產線，如石油天然氣/化工/造紙/食品&飲料/采礦&金屬等應用。憑借出色的可靠性、操作和維護的便捷性，以及幾十年的現場驗證經驗，AXG可幫助用戶增加效益，同時降低總成本。
直徑：2.5 mm～500 mm
襯里材質：陶瓷、PFA
高精度：流量的±0.15%
可提供500 mm PFA襯里
與AXF流量傳感器結合使用
適用于嚴苛工業環境，如石油天然氣/化工/造紙/食品&飲料/采礦&金屬等應用

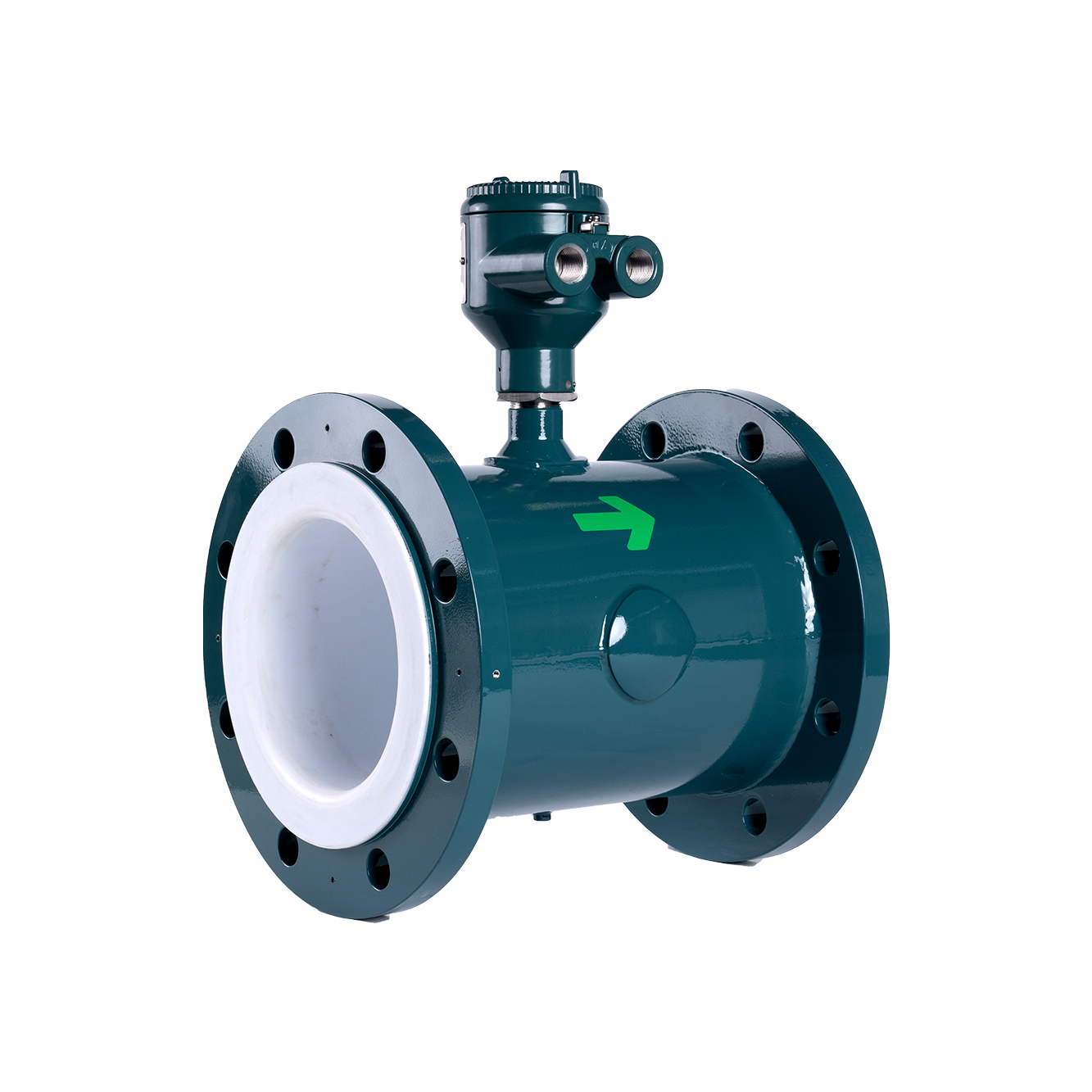

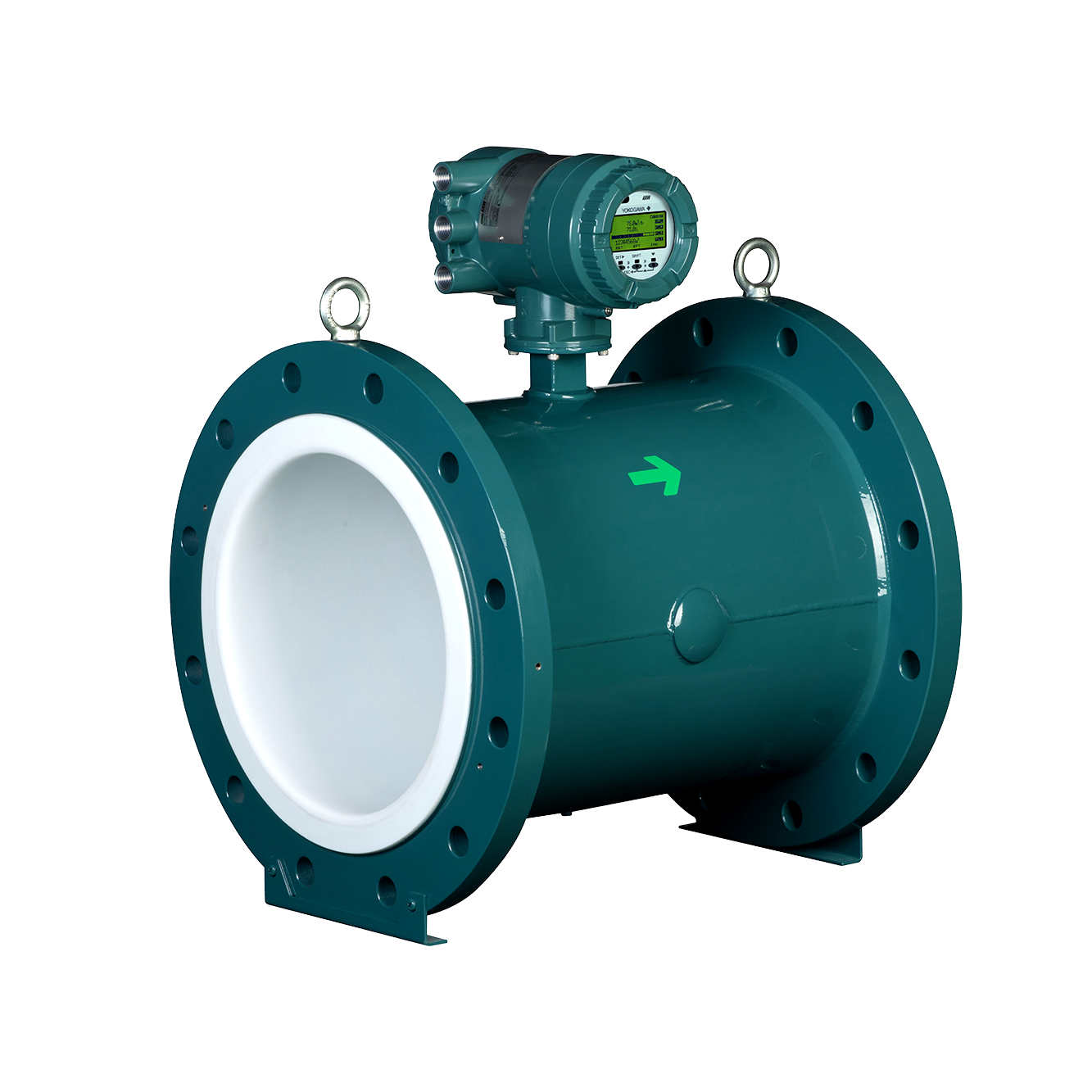

ADMAG AXW電磁流量計
ADMAG Total Insight(TI)系列ADMAG AXW采用“Total Insight”理念，服務于整個產品生命周期。
ADMAG Total Insight系列AXW電磁流量計是高質量、高可靠性的產品，是基于多年經驗和成果研發而成的，例如通過橫河專有的雙頻勵磁方法增強應用性。
ADMAG TI系列ADMAG AXW可用于工業生產線，如石油天然氣/化工/造紙/食品&飲料/采礦&金屬等應用。憑借出色的可靠性、操作和維護的便捷性，以及幾十年的現場驗證經驗，AXW可幫助用戶增加效益，同時降低總成本。
直徑：25 mm～1800 mm(1～72英寸)
襯里材質：PTFE、多種橡膠
精度：流量的±0.35%
用于供水/污水處理應用及工業生產線中
ADMAG CA電磁流量計
ADMAG CA電磁流量計憑借陶瓷管外部設置的電極板，通過管道電容獲取電動勢。此外，流量計采用了一種的高頻勵磁方式，使低電導率流體的噪聲明顯降低。
ADMAG CA電磁流量計可測量電導率低0.01µs/cm的超低電導率流體，還適用于粘性流體或漿液測量。由于ADMAG CA采用非接液式電極結構，陶瓷管外部設置的電極板可通過管道的電容獲取電動勢。
ADMAG AXR兩線制電磁流量計
ADMAG AXR兩線制電磁流量計可安裝在無需交流電源的兩線系統中，從而大大降低初期儀表安裝成本。
ADMAG AXR是全球首臺采用雙頻勵磁方式的兩線制電磁流量計，有效降低流體噪聲，穩定性表現出色。
和AXF系列四線制電磁流量計一樣，ADMAG AXR也擁有用戶友好功能，如全點陣LCD顯示器、電極污染診斷功能以及多語言顯示。由于裝備電磁開關，所以無需打開機蓋即可進行參數確認、修改等設置。
兩線制優點
無需額外的AC電源。兩線回路供電性能可直接連接DCS I/O卡—真正降低成本。
減少用戶的資本支出和運營成本。
: 常規四線制電磁流量計1%～4%的能耗。
二氧化碳年排放量能從約73 kg降1.4 kg(與標準的四線制電磁流量計比較)。
雙頻性能
只有橫河電機能提供的勵磁方式。
“雙頻勵磁方式”實現了穩定測量、零點穩定性和快速的響應時間。獨有的技術可以保障在現場進行穩定、可靠的測量。
降噪技術
結合光滑的鏡面拋光PFA襯里和特殊表面拋光電極，可以進一步實現流量降噪，也進一步使超高密度排列的線圈產生更強的磁場。
SIL2
橫河電機認為不應該是一種選擇，而應該是所有產品的標準。AXR是SIL2完整性等級(IEC 61508)認證的兩線制電磁流量計。作為標準配置，AXR能夠?qū)崿F(xiàn)SIL2非冗余使用和SIL3冗余使用。
參數操作
AXR具有用于參數設置的電磁開關。用戶在危險、潮濕、多塵環境下無需打開機蓋便可使用這些功能。
用戶易使用功能
支持HART 7協議
除了HART 5，新型ADMAG AXR支持的HART協議HART 7，不用轉換器即可與HART兼容控制系統連接。當該設備的設置被修改或通過自診斷檢測到問題時，HART 7還支持和啟用自動報警。
粘污級別診斷功能
電極是電磁流量計重要的部分之一。橫河擁有“粘污級別診斷功能”，可診斷電極表面的情況，并以4個級別表示粘污/涂層程度。用戶可以根據各自工況條件更改檢測級別(閾值)，因此使得預測性維修和降低操作成本成為可能。
報警指示
橫河采用全點陣液晶顯示器。根據用戶需求多可以顯示3行，并且提供多種語言。在裝置下會顯示警報信息，給出明確的解決方案。
產品規格
ADMAG AXG變送器規格
|
|
AXG4A
變送器 |
AXW4A
變送器 |
|
microSD數據存儲 |
是
(可選項) |
是
(可選項) |
|
內置驗證 |
是 |
是 |
|
應用診斷 |
是
低電導率,
氣泡、泥漿等 |
N/A |
電流、脈沖、狀態輸出
(通道) |
電流2通道
脈沖/狀態2通道 |
電流1通道
脈沖/狀態3通道 |
|
狀態輸入 |
1通道
(可選項) |
c1通道
(獨立) |
電流輸入
(用于計算質量流量、熱量) |
1ch
(可選項) |
N/A |
|
本安輸出 |
1通道 (可選項)
待發布 |
N/A |
ADMAG AXG流量傳感器規格
|
|
AXG流量傳感器 |
AXW流量傳感器 |
|
直徑 |
2.5 500mm |
25 1800mm |
|
襯里材質 |
陶瓷, PFA |
PTFE,聚氨酯橡膠,
硬橡膠, 軟橡膠 |
|
精度 |
流量的±0.3% |
流量的±0.35% |
|
高精度 |
流量的±0.15%
25～200mm |
N/A |
ADMAG AXW變送器規格
|
|
AXG4A
變送器 |
AXW4A
變送器 |
|
microSD數據存儲 |
是
(可選項) |
是
(可選項) |
|
內置驗證 |
是 |
是 |
|
應用診斷 |
是
低電導率,
氣泡、泥漿等 |
N/A |
|
電流、脈沖
狀態輸出
(通道) |
電流2通道
脈沖/狀態2通道 |
電流1通道
脈沖/狀態3通道 |
|
狀態輸入 |
11通道
(可選項) |
1通道
(獨立) |
電流輸入
(用于計算質量流量、熱量) |
1ch
(可選項) |
N/A |
|
本安輸出 |
1通道 (可選項)
待發布 |
N/A |
ADMAG AXW流量傳感器規格
|
|
AXG流量傳感器 |
AXW流量傳感器 |
|
直徑 |
2.5 500mm |
25 1800mm |
|
襯里材質 |
陶瓷, PFA |
PTFE,聚氨酯橡膠,
硬橡膠, 軟橡膠 |
|
精度 |
流量的±0.3% |
流量的±0.35% |
|
高精度 |
流量的±0.15%
25～200mm |
N/A |
